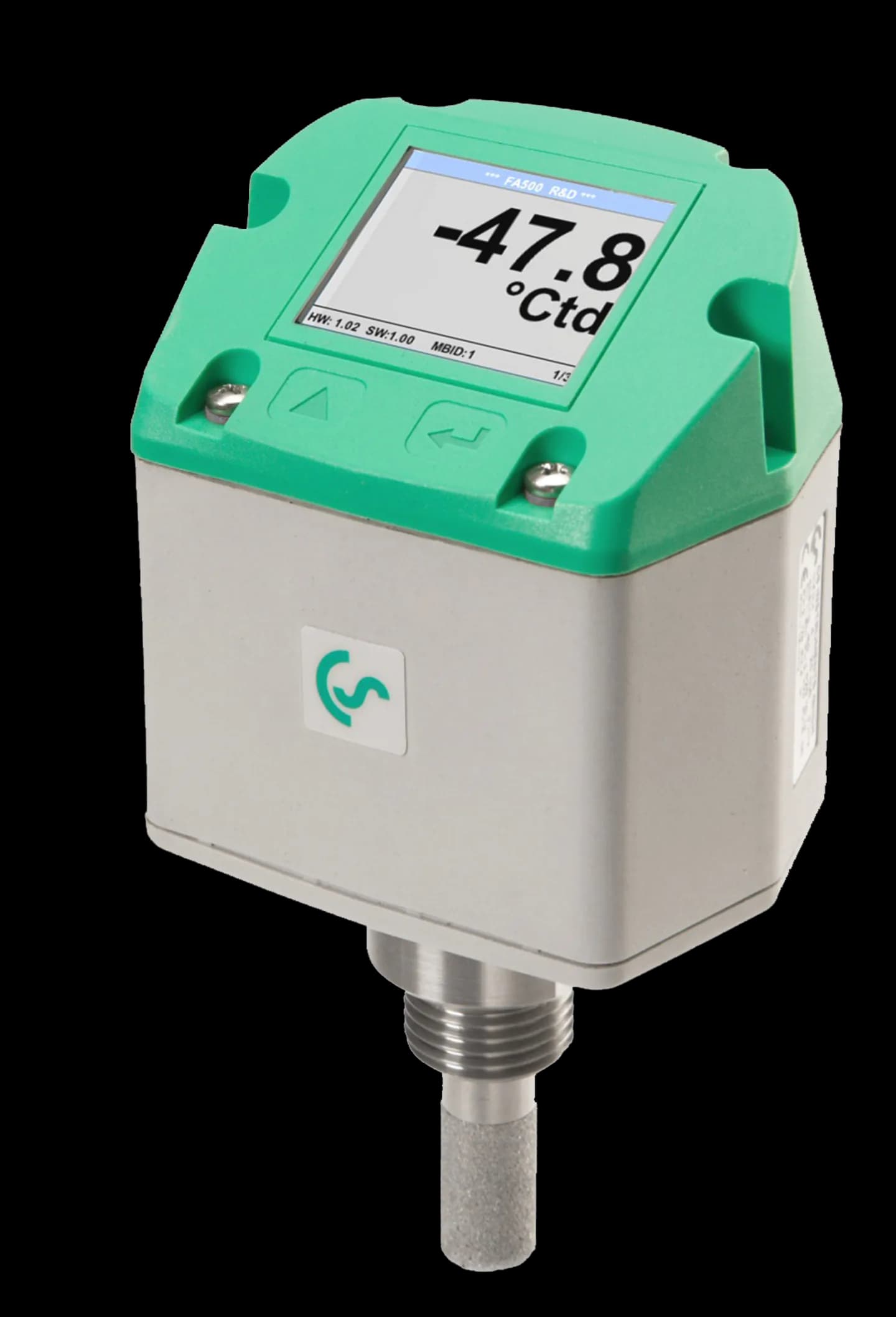

Kondensatunempfindliche Sensoren
Die Taupunktsensoren FA 500 und FA 510 messen je nach Ausführung von −80 bis +20 °Ctd für Adsorptionstrockner oder von −20 bis +50 °Ctd für Kältetrockner.¹
Druckluft messen,Leckagen orten.
- Fachhändler für CS Instruments
- Eigene Messung und Auswertung
Datenschreiber DS 500
Foto: CS Instruments
Messen, auswerten, verbessern.
Wie viel Druckluft braucht dein Betrieb, wo geht sie verloren, ist sie trocken genug? Unsere eigenen Mitarbeiter messen mit einem mobilen Messsystem von CS Instruments, bereiten die Werte grafisch auf und besprechen sie mit dir.
Druckluftmessung: Verbrauch und Bedarf
Wir zeichnen Druck, Volumenstrom, Drucktaupunkt und die Stromaufnahme deiner Kompressoren auf. Das ist die Grundlage für Auslegung, Regelung und Investitionen.
Leckageortung per Ultraschall
Wir suchen Leckagen im laufenden Betrieb und erfassen jede Fundstelle mit Foto, Beschreibung, geschätzter Leckagerate und Kosten. Daraus entsteht ein Leckagebericht, mit dem du die Reparatur planen kannst.
Druckluftqualität prüfen
Drucktaupunkt, Restöl und Partikel, gemessen und den Klassen der ISO 8573-1 zugeordnet. So siehst du, ob Trockner und Filter liefern, was deine Anwendung braucht.
Stationäres Monitoring
Verkauf, Einbau und Service von Messtechnik von CS Instruments, etwa VA 520 in den Verteilleitungen und DS 500, der Grenzwerte per E-Mail meldet und Berichte mit Verbrauch und Kosten erstellt.¹
¹ Herstellerangaben CS Instruments.
Was wir messen und womit.
Welche Messpunkte wir brauchen, legen wir bei der Begehung fest. Alle Größen laufen in einem Datenschreiber zusammen, zeitgleich auf einer Achse. So wird sichtbar, wie Verbrauch, Druck und Stromaufnahme zusammenhängen.

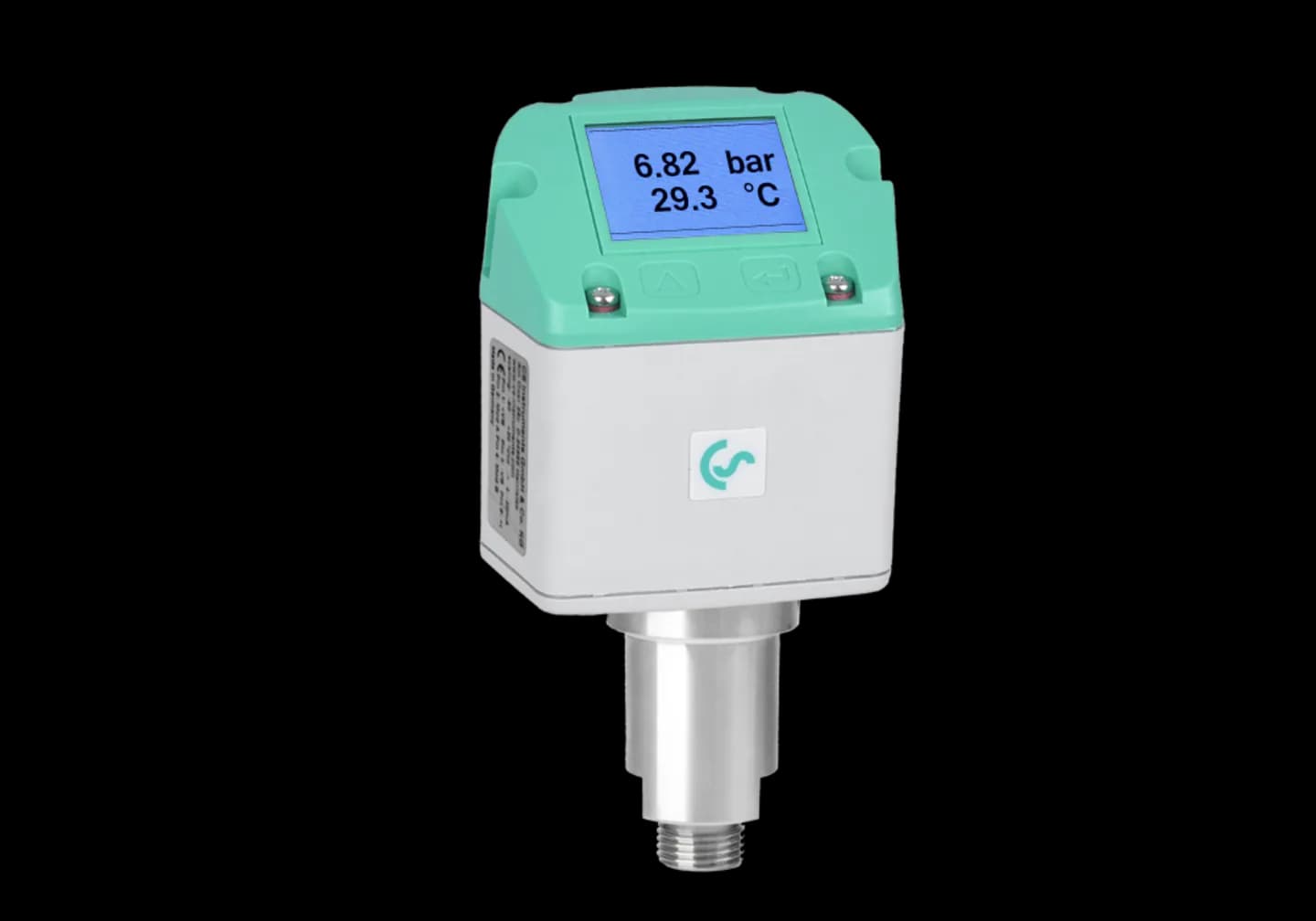

Drucksensor mit Display
Druck und Druckverlust
Hinter dem Kompressor, nach der Aufbereitung und am Netzende: Erst der Vergleich zeigt, wie viel Druck unterwegs verloren geht. Daraus leiten wir ab, wie weit sich der Netzdruck senken lässt, ohne deine Produktion zu gefährden.
- Messgrößen
- Druck, Differenzdruck, Temperatur
- Energie je bar Absenkung
- rund 8 % weniger²
- Leckage bei 9 → 7 bar
- rund 22 % weniger³

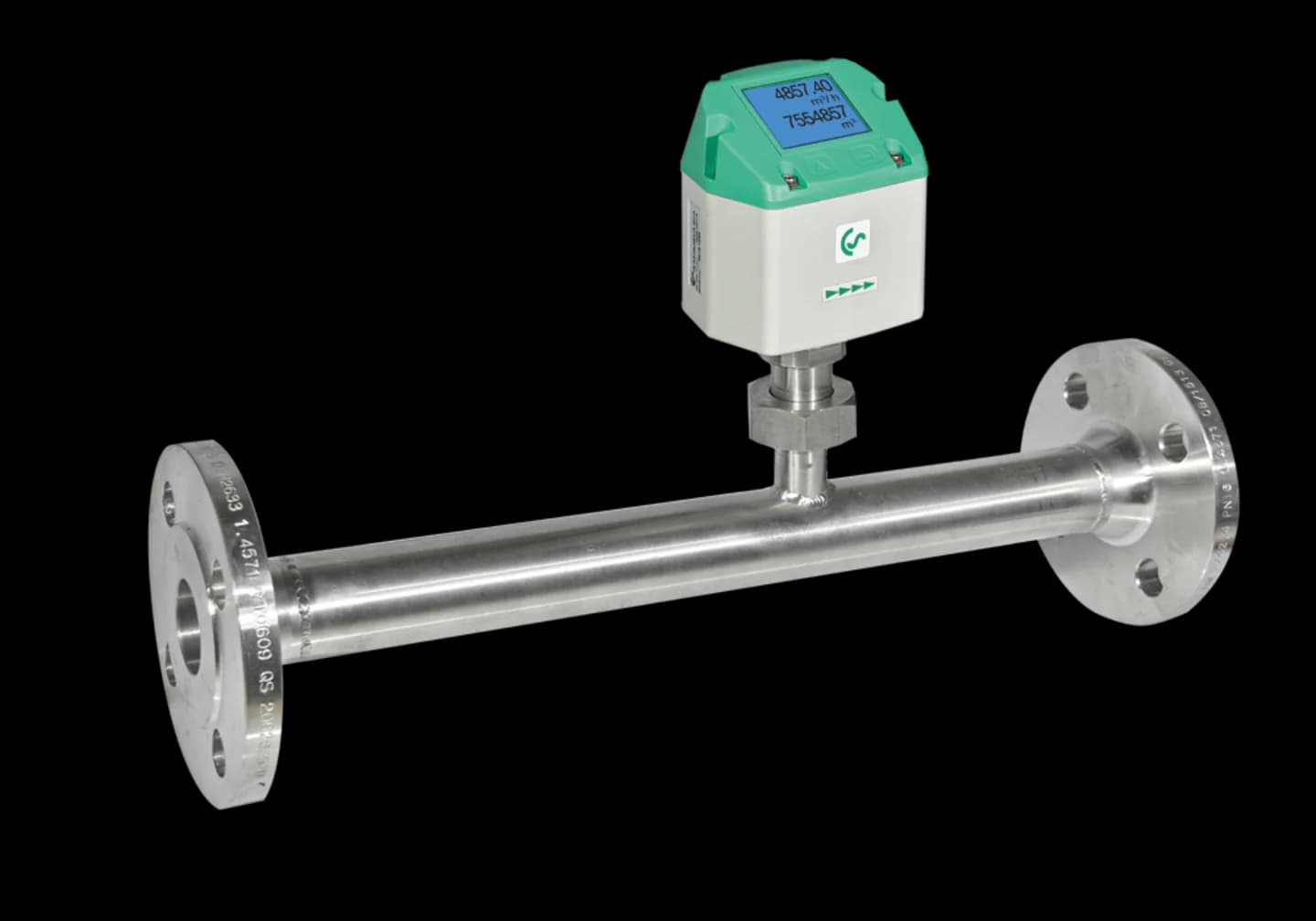

VA 520 mit Flansch-Messstrecke
Volumenstrom und Lastprofil
Wie viel Druckluft dein Betrieb über den Tag, die Schichten und das Wochenende abnimmt, ist die Basis für jede ehrliche Auslegung. Die Sensoren messen thermisch und geben den Normvolumenstrom aus.
- Messprinzip
- thermisch (kalorimetrisch)
- Nennweiten VA 520
- DN 8 bis DN 80¹
- Ausgänge
- 4–20 mA, Impuls, Modbus RTU¹

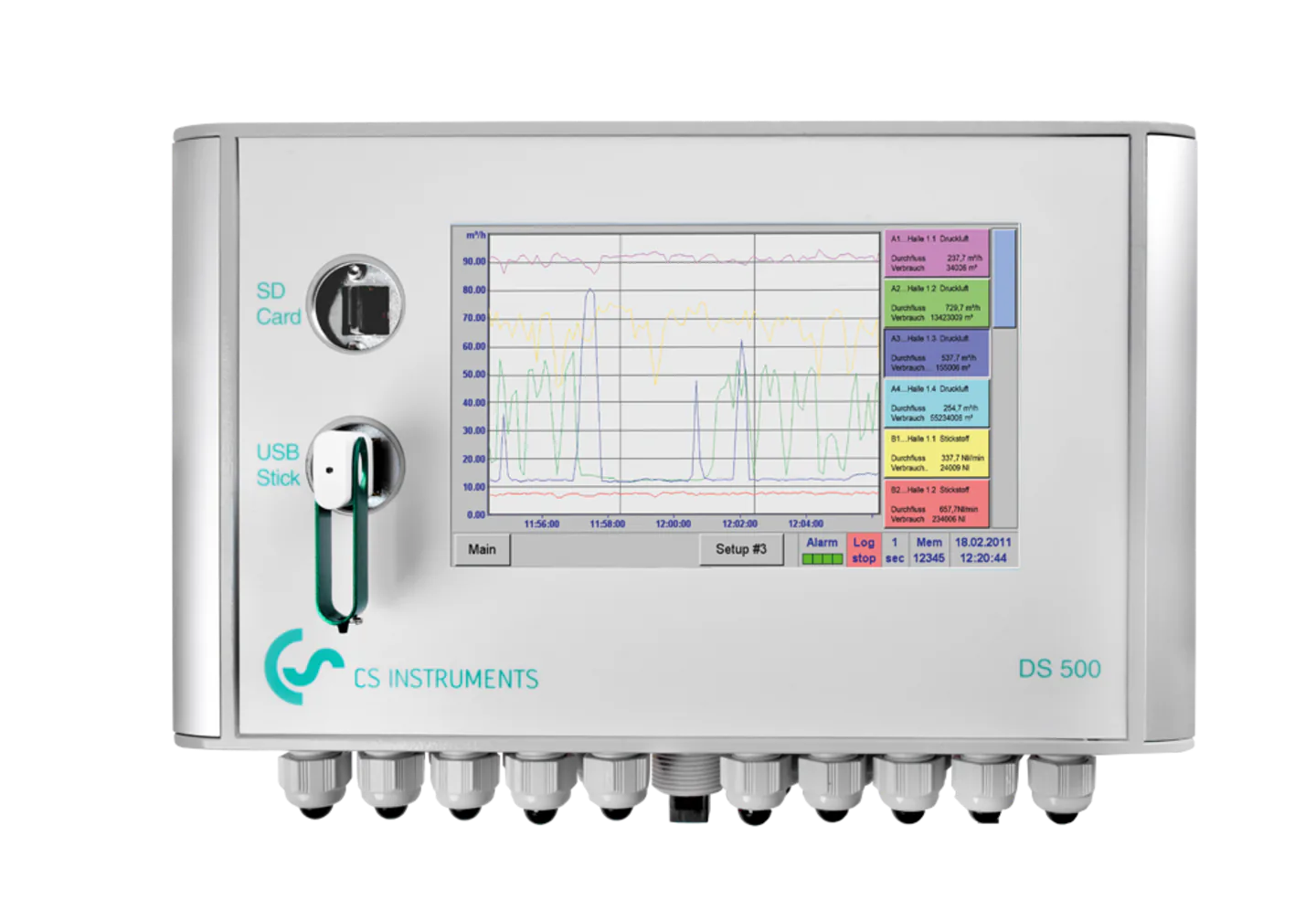

DS 500 und PM 5110
Energie und Datenschreiber
Der Wirkleistungszähler PM 5110 erfasst die Leistung deiner Kompressoren. Zusammen mit dem Volumenstrom ergibt das den spezifischen Energiebedarf: wie viel Strom ein Kubikmeter Druckluft braucht.
- Sensoreingänge DS 500
- bis zu 12¹
- Anzeige
- 7″ Farb-Touchscreen¹
- PM 5110
- kW, kWh, cos φ¹
¹ Herstellerangaben CS Instruments. ² Umweltbundesamt, Potenzialstudie Fluidtechnik (2021). ³ Fraunhofer ISI / EnergieSchweiz. Produktfotos: CS Instruments.
Druckluft-Leckagen finden und beziffern.
Im Hallenlärm hört man Leckagen nicht, bezahlt werden sie trotzdem, in jeder Betriebsstunde. Mit den Ultraschall-Lecksuchgeräten LD 500 und LD 510 von CS Instruments orten wir sie im laufenden Betrieb.
20–30 %²
Verlust über Leckagen
So viel der erzeugten Druckluft geht im Durchschnitt über Leckagen verloren. Weil immer wieder neue entstehen, lohnt sich die Suche regelmäßig.
ab 0,1 l/min¹
Ultraschall macht Lecks hörbar
Ausströmende Druckluft erzeugt Ultraschall, den das Ohr nicht wahrnimmt. Die Lecksuchgeräte LD 500 und LD 510 arbeiten bei 40 kHz und finden laut Hersteller schon Leckagen dieser Größe.
unter 10 %²
Ein sehr gut gewartetes Netz
Unter diesem Leckageanteil gilt ein Netz als sehr gut gewartet. Die Fundstellen priorisieren wir nach Größe und Kosten, die größten Verluste zuerst.
Was eine Leckage bei 6 bar kostet
ct/kWh
| Loch-Ø | Energie / Jahr* | Kosten / Jahr** |
|---|---|---|
| 1 mm | ≈ 2.400 kWh | ≈ 480 € |
| 3 mm | ≈ 24.800 kWh | ≈ 4.960 € |
| 5 mm | ≈ 66.400 kWh | ≈ 13.280 € |
* bei 8.000 Betriebsstunden pro Jahr; Werte nach VDMA / Kampagne „Druckluft effizient“.
** Rechenbeispiel mit dem eingetragenen Strompreis (Vorgabe 20 ct/kWh). Eine Orientierung, keine Messung.
¹ Herstellerangaben CS Instruments. ² Umweltbundesamt, Potenzialstudie Fluidtechnik (2021).
Ist deine Druckluft trocken genug?
Der Drucktaupunkt zeigt, ob dein Trockner leistet, was deine Anwendung braucht. Steigt er, fällt Kondensat im Netz aus, mit Korrosion, Störungen an Ventilen und Qualitätsproblemen im Produkt.
Drucktaupunkt nach ISO 8573-1
Wir messen den Drucktaupunkt und ordnen das Ergebnis den Klassen der ISO 8573-1 zu. Welche Klasse dein Prozess braucht, stimmen wir mit dir ab. Alle Klassen für Partikel, Wasser und Öl erklärt der Ratgeber ISO 8573-1.
| Klasse nach ISO 8573-1:2010 | Drucktaupunkt |
|---|---|
| Klasse 1 | ≤ −70 °C |
| Klasse 2 | ≤ −40 °C |
| Klasse 3 | ≤ −20 °C |
| Klasse 4 | ≤ +3 °C |
| Klasse 5 | ≤ +7 °C |
| Klasse 6 | ≤ +10 °C |
Dauerhaft statt Stichprobe
Eine kontinuierliche Aufzeichnung zeigt, ob der Taupunkt auch bei Lastspitzen, Hitze oder nach einer Wartung stabil bleibt, oder ob der Trockner an seine Grenzen kommt.
Restöl und Partikel
Wo es auf höchste Reinheit ankommt, erfassen wir zusätzlich den Restölgehalt (OIL-Check 400) und Partikel ab 0,1 µm (Partikelzähler PC 400).¹
¹ Herstellerangaben CS Instruments. Produktfoto: CS Instruments.
Vom Gespräch zur Maßnahme.
Am Ende steht keine bloße Zahlensammlung, sondern eine Liste, was sich in deinem Netz lohnt.
- Vorgespräch und BegehungWir klären, was du wissen willst (Verbrauch, Druckverluste, Leckagen oder Luftqualität), und legen vor Ort die Messpunkte fest.
- Einbau der MesstechnikSensoren und Datenschreiber bauen wir ein, meist im laufenden Betrieb. Fehlt ein geeigneter Messpunkt, besprechen wir das vorab.
- MesszeitraumIn der Regel mindestens eine Arbeitswoche inklusive Wochenende, damit Schichtwechsel, Lastspitzen und Leerlauf sichtbar werden.
- Auswertung und BesprechungWir bereiten die Messwerte grafisch auf und gehen sie mit dir durch, mit konkreten Maßnahmen statt einer bloßen Zahlensammlung.
Mögliche Maßnahmen aus der Auswertung
- Netzdruck senken
- Leckagen gezielt beheben
- Kompressor-Regelung anpassen
- Auslegung der Kompressoren prüfen
- Wärmerückgewinnung nutzen
- Aufbereitung anpassen
Nach der Messung geht's weiter.
- Leckagen beheben lassenUnsere Monteure reparieren die Fundstellen und warten deine Anlage, auf Wunsch mit Leihkompressor.
- Aufbereitung anpassenTaupunkt zu hoch? Kälte- und Adsorptionstrockner sowie Filter für die Klasse, die du brauchst.
- Kompressoren richtig auslegenMit echtem Lastprofil planen wir Kompressoren und Regelung passend zu deinem Verbrauch.
Antworten zur Messtechnik.
Deine Frage ist nicht dabei? Ruf uns an, wir sagen dir, was sich in deinem Betrieb sinnvoll messen lässt.
07344 / 92889-0Mehr, als man hört: Ein Loch mit 3 mm Durchmesser verliert bei 6 bar rund 11 l/s Druckluft. Bei 8.000 Betriebsstunden entspricht das etwa 24.800 kWh Strom im Jahr (VDMA / „Druckluft effizient“). Mit einem angenommenen Strompreis von 20 ct/kWh sind das knapp 5.000 € pro Jahr, für ein einziges Leck. Laut Umweltbundesamt gehen im Durchschnitt 20–30 % der erzeugten Druckluft über Leckagen verloren.
Wir gehen mit dem Ultraschall-Lecksuchgerät im laufenden Betrieb durch deine Halle und prüfen Leitungen, Verbindungen, Wartungseinheiten und Maschinen. Jede Fundstelle wird markiert und mit Foto, geschätzter Leckagerate und Kosten dokumentiert. Am Ende bekommst du einen Leckagebericht, sortiert nach den größten Verlusten.
In der Regel nicht. Sensoren für Druck und Stromaufnahme sowie der Datenschreiber lassen sich meist im laufenden Betrieb installieren. Einstecksensoren für den Volumenstrom lassen sich über einen Kugelhahn unter Druck einbauen. Fehlt ein geeigneter Messpunkt, klären wir vorab, wo und wann er nachgerüstet wird. Auch die Leckagesuche mit Ultraschall läuft im normalen Betrieb.
Das hängt von der Fragestellung ab. Für eine Verbrauchs- und Bedarfsanalyse zeichnen wir in der Regel mindestens eine Arbeitswoche inklusive Wochenende auf, damit Schichtbetrieb, Lastspitzen und Leerlauf sichtbar werden. Eine Leckageortung ist dagegen ein Rundgang durch den Betrieb; wie lange er dauert, hängt von der Größe deines Netzes ab.
Das bestimmt deine Anwendung. Die ISO 8573-1 teilt Druckluft in Reinheitsklassen für Partikel, Wasser und Öl ein, beim Drucktaupunkt zum Beispiel von Klasse 4 (≤ +3 °C) bis Klasse 1 (≤ −70 °C). Wir messen, was deine Anlage heute tatsächlich liefert, und stimmen mit dir ab, welche Klasse dein Prozess braucht.
Förderprogramme wie die BAFA-Bundesförderung für Energie- und Ressourceneffizienz in der Wirtschaft (EEW) können je nach Vorhaben infrage kommen, etwa für effizientere Druckluftanlagen oder für Mess- und Sensortechnik. Ob und in welchem Umfang gefördert wird, hängt vom Einzelfall und den aktuellen Richtlinien ab. Wir sagen dir, was zu prüfen ist.
Ja. Als Fachhändler für CS Instruments liefern, installieren und betreuen wir auch stationäre Messtechnik, zum Beispiel Durchflusssensoren VA 520 in den Verteilleitungen, Taupunktsensoren zur Überwachung von Trocknern oder den Datenschreiber DS 500 mit Alarmierung per E-Mail.
Wissen, was in deinem Netz passiert?
Erzähl uns kurz, worum es geht: Verbrauch, Druck, Leckagen oder Luftqualität. Wir melden uns, stimmen die Messung mit dir ab und sagen dir, welche Messpunkte wir brauchen.
